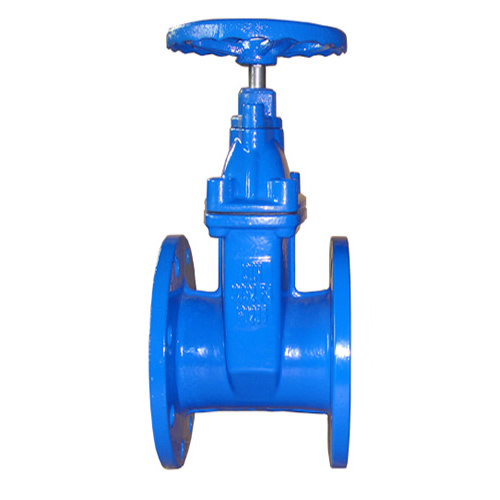

暗桿軟密封閘閥概述
本閥克服了一般閘閥的密封不良、彈性疲乏、橡膠老化以及閥板生銹等缺陷，軟密封閘閥是利用彈性閥門產生的微量彈性變形的補償作用的原理來達到極其良好的密封效果。產品廣泛應用于自來水、污水、建筑、視頻、醫藥、船舶、消防等水系統。因其在兼具普通鑄鐵閘閥所有有點外還具備外形美觀、密封性能極其優越、使用壽命長的優點，所以在所有水用閘閥里該款閥類目前占有市場份額至少60%而且在不斷的增長中，直至完全替代。
暗桿軟密封閘閥特點
1、平底式閥座，不出現污物堆積，使密封更可靠。
2、閥瓣整體包丁腈橡膠。
3、閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境。
4、體積小，重量輕，便于安裝和維修。
5、閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水。
軟密封閘閥性能參數
|
壓力等級
|
1.0MPa、1.6MPa
|
|
閥體耐壓
|
1.5MPa、2.4MPa
|
|
密封試驗
|
1.1MPa、1.76MPa
|
|
工作溫度
|
0～80℃
|
|
適用介質
|
水
|
軟密封閘閥零件參數
|
型號
|
閥體、閥蓋
|
閥桿
|
襯膠閘板
|
填料
|
|
Z45X-10
|
灰鑄鐵
|
鉻鎳不銹鋼
|
球墨鑄鐵（丁腈橡膠）
|
丁腈橡膠
|
|
Z45X-16Q
|
球墨鑄鐵
|
鉻鎳不銹鋼
|
球墨鑄鐵（丁腈橡膠）
|
丁腈橡膠
|
暗桿軟密封閘閥尺寸表
Z45X-10 暗桿軟密封閘閥1.0MPa主要外形尺寸
|
通徑DN
|
L
|
H
|
D
|
K
|
L
|
N
|
MD
|
重量KG
|
|
40
|
165
|
170
|
150
|
110
|
19
|
4
|
M16
|
7
|
|
50
|
178
|
185
|
165
|
125
|
19
|
4
|
M16
|
9
|
|
65
|
190
|
205
|
185
|
145
|
19
|
4
|
M16
|
12
|
|
80
|
203
|
310
|
200
|
160
|
19
|
8
|
M16
|
20
|
|
100
|
229
|
340
|
220
|
180
|
19
|
8
|
M16
|
27
|
|
125
|
254
|
387
|
250
|
210
|
19
|
8
|
M16
|
38
|
|
150
|
267
|
430
|
285
|
240
|
23
|
8
|
M20
|
50
|
|
200
|
292
|
520
|
340
|
295
|
23
|
8
|
M20
|
80
|
|
250
|
330
|
545
|
395
|
350
|
23
|
12
|
M20
|
120
|
|
300
|
356
|
660
|
445
|
400
|
23
|
12
|
M20
|
160
|
|
350
|
381
|
800
|
505
|
460
|
23
|
16
|
M20
|
245
|
|
400
|
406
|
915
|
565
|
515
|
28
|
16
|
M24
|
280
|
|
500
|
457
|
1110
|
670
|
620
|
28
|
20
|
M24
|
450
|
Z45X-16Q 暗桿軟密封閘閥1.6MPa主要外形尺寸
|
通徑DN
|
L
|
H
|
D
|
K
|
L
|
N
|
MD
|
重量KG
|
|
40
|
165
|
170
|
150
|
110
|
19
|
4
|
M16
|
7
|
|
50
|
178
|
185
|
165
|
125
|
19
|
4
|
M16
|
9
|
|
65
|
190
|
205
|
185
|
145
|
19
|
4
|
M16
|
12
|
|
80
|
203
|
310
|
200
|
160
|
19
|
8
|
M16
|
20
|
|
100
|
229
|
340
|
220
|
180
|
19
|
8
|
M16
|
27
|
|
125
|
254
|
387
|
250
|
210
|
19
|
8
|
M16
|
38
|
|
150
|
267
|
430
|
285
|
240
|
23
|
8
|
M20
|
50
|
|
200
|
292
|
520
|
340
|
295
|
23
|
12
|
M20
|
80
|
|
250
|
330
|
545
|
405
|
355
|
28
|
12
|
M24
|
120
|
|
300
|
356
|
660
|
460
|
410
|
28
|
12
|
M24
|
160
|
|
350
|
381
|
800
|
520
|
470
|
28
|
16
|
M24
|
245
|
|
400
|
406
|
915
|
580
|
525
|
31
|
16
|
M27
|
280
|
|
500
|
457
|
1110
|
715
|
650
|
34
|
20
|
M30
|
450
|
軟密封閘閥結構圖
|
